Назначение

Фреза торцевая усиленная с твердосплавными пластинами бицентричная ФТУ-ТБ предназначена для разбуривания портов пакер пробок изготовленных из сплавов содержащих алюминий.

Конструкция

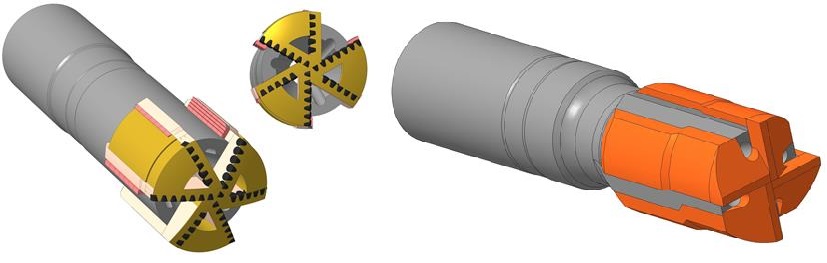

Фреза торцевая бицентричная состоит из корпуса, изготовленного из высокопрочной легированной стали и режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама и твердосплавными вставками в виде пластин или цилиндров, внедренных в матрицу из никельсодержащей латуни. Лопасти смещены относительно корпуса для более тщательной очистки стенок эксплуатационной колонны от остатков пакер-пробки. В верхней части корпуса выполнена присоединительная резьба, а в нижнем торце и боковой поверхности – отверстия и соответствующие каналы, обеспечивающие эффективное охлаждение и интенсивную промывку для выноса стружки.

В корзину	Шифр типоразмера	Диаметр обсадной колонны, мм	Наружный диаметр пакер-пробки, мм	Длина пакер-пробки, мм	Вес пакер-пробки, мм	Тип фрезы для вертикальной скважины	Тип фрезы для горизонтальной скважины	Тип забойного двигателя
	ФТУ-65/62ТБ	89,0	68,0	758,0	5,0	ФТУ-65/62ТБ	ФТС 6-65/62ТБ	Роторная компоновка или ВЗД Д-57 заходность 7/8 или 9/10
	ФТУ-67/64ТБ	89,0	70,0	758,0	5,0	ФТУ-67/64ТБ	ФТС 6-67/64ТБ	Роторная компоновка или ВЗД Д-57 заходность 7/8 или 9/10
	ФТУ-77/74ТБ	102,0	80,0	758,0	5,4	ФТУ-77/74ТБ	ФТС 6-77/74ТБ	Роторная компоновка или ВЗД Д-73 заходность 7/8 или 9/10
	ФТУ-87/84ТБ	114,0	90,0	758,0	6,7	ФТУ-87/84ТБ	ФТС 6-87/84ТБ	Роторная компоновка или ВЗД Д-73 заходность 7/8 или 9/10
	ФТУ-97/94ТБ	127,0	100,0	758,0	8,5	ФТУ-97/94ТБ	ФТС 6-97/94 ТБ	Роторная компоновка или ВЗД Д-85 заходность 7/8 или 9/10
	ФТУ-102/99ТБ	127,0	105,0	758,0	8,7	ФТУ-102/99ТБ	ФТС 6-102/99ТБ	Роторная компоновка или ВЗД Д-85 заходность 7/8 или 9/10
	ФТУ-109/106ТБ	140,0	112,0	822,0	11,3	ФТУ-109/106ТБ	ФТС 6-109/106ТБ	Роторная компоновка или ВЗД Д-106 заходность 7/8 или 9/10
	ФТУ-115/112ТБ	140,0	118,0	822,0	12,2	ФТУ-115/112ТБ	ФТС 6-115/112ТБ	Роторная компоновка или ВЗД Д-106 заходность 7/8 или 9/10
	ФТУ-115/112ТБ	146,0	118,0	822,0	12,2	ФТУ-115/112ТБ	ФТC 6-115/112ТБ	Роторная компоновка или ВЗД Д-106 заходность 7/8 или 9/10
	ФТУ-117/114ТБ	146,0	120,0	822,0	12,5	ФТУ-117/114ТБ	ФТС 6-117/114ТБ	Роторная компоновка или ВЗД Д-106 заходность 7/8 или 9/10
	ФТУ-119/116ТБ	146,0	122,0	822,0	13,1	ФТУ-119/116ТБ	ФТС 6-119/116ТБ	Роторная компоновка или ВЗД Д-106 заходность 7/8 или 9/10
	ФТУ-133/130ТБ	168,0	136,0	822,0	16,1	ФТУ-133/130ТБ	ФТС 6-133/130ТБ	Роторная компоновка или ВЗД Д-106 заходность 7/8 или 9/10
	ФТУ-137/134ТБ	168,0	140,0	822,0	16,7	ФТУ-137/134ТБ	ФТС 6-137/134ТБ	Роторная компоновка или ВЗД Д-106 заходность 7/8 или 9/10
	ФТУ-141/138ТБ	178,0	144,0	822,0	17,0	ФТУ-141/138ТБ	ФТС 6-141/138ТБ	Роторная компоновка или ВЗД Д-106 заходность 7/8 или 9/10
	ФТУ-145/142ТБ	178,0	148,0	822,0	17,6	ФТУ-145/142ТБ	ФТС 6-145/142ТБ	Роторная компоновка или ВЗД Д-106 заходность 7/8 или 9/10
	ФТУ-158/155ТБ	178,0	151,0	822,0	18,1	ФТУ-158/155ТБ	ФТС 6-158/155ТБ	Роторная компоновка или ВЗД Д-106 заходность 7/8 или 9/10
	ФТУ-165/162ТБ	178,0	168,0	822,0	19,0	ФТУ-165/162ТБ	ФТС 6-165/162ТБ	Роторная компоновка или ВЗД Д-106 заходность 7/8 или 9/10
	ФТУ-183/180ТБ	219,0	186,0	822,0	21,0	ФТУ-183/180ТБ	ФТС 6-183/180ТБ	Роторная компоновка или ВЗД Д-172 заходность 7/8 или 9/10
