Труболовка наружная освобождающаяся короткая для тяжелых нагрузок ТЛНКТ

Назначение

Труболовка наружная освобождающаяся с коротким захватом для тяжелых нагрузок типа ТЛНКТ предназначена для захвата за наружную цилиндрическую поверхность и последующего извлечения элементов трубных колонн при проведении ловильных работ в скважинах.
ТЛНКТ - для тяжелых условий работы

Конструкция

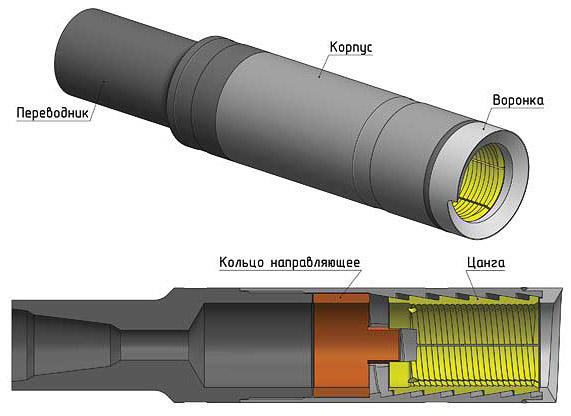

Труболовка состоит из следующих деталей: переводник, корпус, направляющая и наборов сменных захватывающих элементов — цанг с различными диаметрами внутренней ловильной поверхности.
Конструкция труболовки предусматривает один вариант основной сборки изделия и два исполнения.
Основной тип сборки включает следующий набор сменных элементов:

  • цанговый захват;
  • направляющую цангового захвата.

Труболовки имеют два исполнения — правое и левое.
Для предотвращения выпадения цанги внутри корпуса приварено кольцо с направляющим зубом, одновременно выполняющее функцию направляющей воронки. Расположение цанги в корпусе ближе к нижнему торцу труболовки обеспечивает возможность извлечения элементов колонн с коротким участком, пригодным для захвата. Направляющая цангового захвата является универсальной для данного типоразмера труболовки и используется как в правом исполнении так и в левом.
Расходные элементы для труболовок, такие как направляющие захватов и цанговые захваты, заказываются отдельно необходимых типоразмеров. Рекомендуется заказывать по несколько наименований различных размеров расходных элементов для повышения эффективности использования труболовок.

Примечание

Рабочий диапазон цанговых захватов, составляет относительно номинального размера +0,8/–3,0 мм.
Размер направляющих колец цангового захвата является универсальным для данного типа труболовки и предполагает работу со всеми размерами цанговых захватов.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наружный диаметр, мм Длина,
мм
Грузоподъемность,
кН
Цанговый захват,
мин-макс
Масса,
кг
Присоединительная
резьба
ТЛНКТ-59 58,7 550,0 650,0 12,7 - 25,0 13,0 З-44
ТЛНКТ-92 92,1 567,0 950,0 25,0 - 57,1 13,9 З-73
ТЛНКТ-95 95,5 550,0 1100,0 25,0 - 60,3 14,5 З-76
ТЛНКТ-105 104,8 570,0 1200,0 42,0 - 69,8 16,1 З-76
ТЛНКТ-111 111,5 590,0 1130,0 42,0 - 73,0 18,1 З-76
ТЛНКТ-118 117,8 590,0 1400,0 42,0 - 79,4 22,0 З-76
ТЛНКТ-119 119,5 592,0 1400,0 48,3 - 82,5 23,8 З-76
ТЛНКТ-122 122,2 592,0 1600,0 48,3 - 85,7 25,0 З-76
ТЛНКТ-124 124,0 610,0 1600,0 48,3 - 85,7 26,7 З-76
ТЛНКТ-130 130,5 620,0 1900,0 60,3 - 85,7 28,4 З-76
ТЛНКТ-140 140,0 648,0 2000,0 54,0 - 95,2 29,5 З-76
ТЛНКТ-143 143,0 650,0 1900,0 79,4 - 103,3 36,5 З-88
ТЛНКТ-146 146,1 655,0 2000,0 79,4 - 108,0 35,0 З-88
