Назначение

Труборез наружный механический типа ТРН предназначен для отрезания в скважине части колонны бурильных или насосно-компрессорных труб и последующего извлечения отрезанной части на поверхность при проведении ремонтно-восстановительных работ в процессе подземного и капитального ремонта скважин.

Конструкция

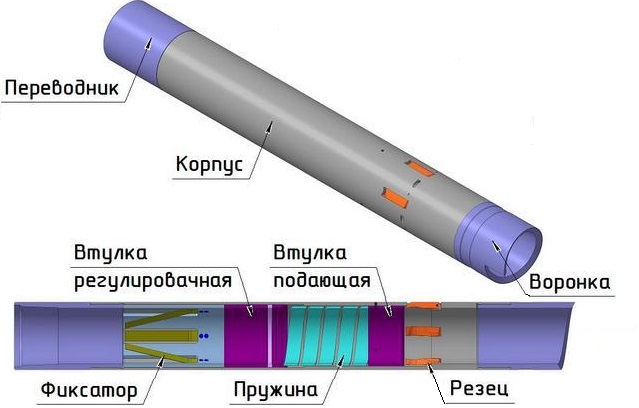

Труборез состоит из переводника, фиксатора, корпуса, упорного подшипника, регулировочной втулки, прокладки, кольца, кольца упорного, пружины, подающей втулки, срезных штифтов, воронки, осей, винтов осей резцов и резцов.
Корпус трубореза представляет собой патрубок, имеющий на верхнем и нижнем концах муфтовые метрические резьбы для присоединения переводника и воронки. В нижней части корпуса выполнены радиальные прорези, в которых на осях установлены резцы с возможностью радиального перемещения. Оси зафиксированы в корпусе винтами осей резцов. Подающая втулка в транспортном положении фиксируется в корпусе при помощи латунных срезных штифтов.
Нижний торец воронки выполнен в виде заводного "зуба", облегчающего ввод "головы" отрезаемой колонны в труборез.
Труборез поднимает на поверхность до 80 м. отрезанных труб.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Условный диаметр разрезаемых труб, мм Наружный диаметр, мм Диаметр проходного канала, мм Длина,
мм
Макс. растягивающая нагрузка, кН Усилие, необходимое для среза штифта, кН Масса,
кг
Присоединительная
резьба
ТРН-42 33,0/42,0 78,5 53,0 876,5 40,0 2,0 17,3 НКТВ-60
ТРН-50 48,0/50,0 91,0 69,0 1000,0 50,0 2,5 25,0 НКТВ-73
ТРН-60 60,0/63,5 114,3 79,4 1012,2 60,0 3,5 36,4 НКТВ-89
ТРН-73 48,0/73,0 119,5 96,0 1112,0 60,0 5,3 40,0 НКТВ-102
ТРН-89 48,0/73,0 119,5 96,0 1112,0 60,0 5,3 40,0 НКТВ-102
ТРН-102 89,0/102,0 150,0 123,0 1360,0 100,0 5,3 52,0 ОТТМ-140
ТРН-114 102,0/114,0 180,0 149,0 1400,0 110,0 6,0 60,0 ОТТМ-168
ТРН-127 114,0/127,0 190,0 158,0 1500,0 120,0 7,0 70,0 ОТТМ-178
ТРН-140 127,0/140,0 206,0 174,0 1600,0 130,0 8,0 70,0 ОТТМ-194
ТРН-146 140,0/146,0 232,0 192,0 1600,0 140,0 8,0 80,0 ОТТМ-219
На странице оформления заказа вы сможете указать свой типоразмер
