Назначение

Труба обурочная типа ТО предназначена для кольцевого фрезерования (обуривания) пространства между офрезеровываемой трубой и стенками скважины с использованием фрезеров типа ФК и ПРК (для кабеля).

Конструкция

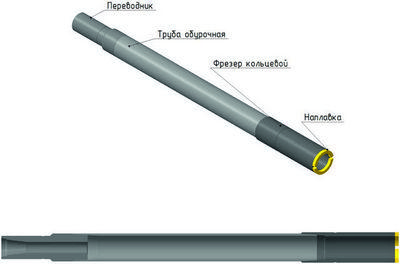

Труба обурочная состоит из: переводника, трубы и кольцевого фрезера. Выпускаются правого или левого исполнения.
Вооружение фрезера выбирается в зависимости от того, какой материал предстоит разбуривать (породу, осадок, цементный камень или металл).
Чтобы избежать разрушения резьбы используются резьбы специальных конструкций.

Примечание

По согласованию с Заказчиком могут быть изготовлены обурочные трубы нестандартного типоразмера и с различной толщиной стенки.
Максимальная длина обурочной трубы при заказе не должна превышать 6000,0 мм

Размеры даны справочно. Подробнее о размерах и конфигурации, а также возможности поставки отсутствующих размеров уточняйте у менеджеров компании.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наружный диаметр, мм Толщина стенки, мм Внутренний диаметр, мм Длина,
мм
Присоединительная
резьба
Предельно допустимая растягивающая
нагрузка на резьбовое соединение, кН
Предельно допустимый крутящий момент, кН*м Момент свинчивания, кН*м
ТО-102/82х3000 101,6 10,0 81,6 3000,0 РДУ-102 132,3 3,5 2,5
ТО-114/97х3000 114,3 8,6 97,1 3000,0 РДУ-114 140,7 3,9 2,5
ТО-127/108х3000 127,0 9,2 108,6 3000,0 РДУ-127 163,8 5,4 3,8
ТО-140/121х3000 139,7 9,2 121,3 3000,0 РДУ-140 182,7 6,7 4,6
ТО-146/127х3000 146,1 9,5 127,1 3000,0 РДУ-146 200,2 7,7 5,4
ТО-168/150х3000 168,3 8,9 150,5 3000,0 РДУ-168 215,0 9,7 6,8
ТО-178/160х3000 177,8 9,2 159,4 3000,0 РДУ-178 238,7 11,4 8,0
ТО-194/175х3000 193,7 9,5 174,7 3000,0 РДУ-194 273,0 14,3 10,0
ТО-203/184х3000 203,0 9,5 184,0 3000,0 РДУ-203 288,4 15,9 11,0
ТО-219/199х3000 219,1 10,2 198,7 3000,0 РДУ-219 344,5 20,5 14,4
ТО-245/224х3000 244,5 10,0 224,5 3000,0 РДУ-245 377,3 25,4 17,8
ТО-273/253х3000 273,1 10,2 252,7 3000,0 РДУ-273 436,0 33,1 23,0
ТО-324/302х3000 323,9 11,0 301,9 3000,0 РДУ-324 578,2 52,3 36,6
На странице оформления заказа вы сможете указать свой типоразмер
