Назначение

Ловитель универсальный типа УЛ предназначен для захвата за наружную цилиндрическую поверхность и последующего извлечения элементов трубных колонн, преимущественно насосных штанг, при проведении ремонтных и аварийно-восстановительных работ в скважинах.

Конструкция

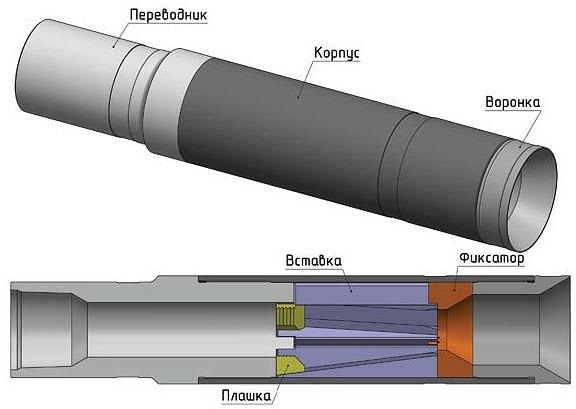

Ловитель универсальный состоит из переводника, корпуса, трех вставок, комплекта сменных плашек, сменного фиксатора и воронки. Узел захвата ловителя состоит из трех вставок, фиксирующихся в корпусе фиксатором с флажками и трех плашек. Плашки перемещаются по направляющим вставок, имеющим профиль типа «ласточкин хвост». На плашках выполнена зубчатая нарезка. Конструкция штанголовки предусматривает два исполнения: правое и левое, в зависимости от направления присоединительной резьбы к ловильной колонне. Натяжением ловильной колонны плашки смещаются и зубьями врезаются в тело аварийной колонны. Дальнейшее натяжение колонны приводит к заклиниванию плашек и захватываемого элемента, в результате чего осуществляется надежное соединение ловителя и аварийной колонны.

Приложение

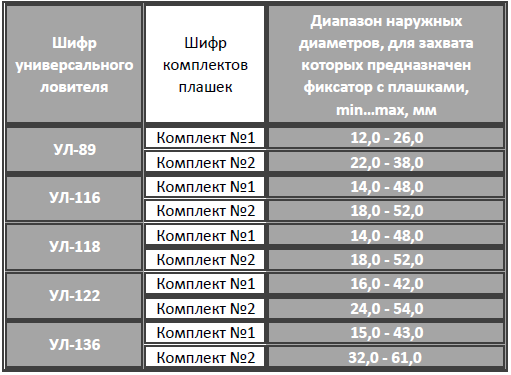

Для увеличения диапазона ловимых размеров предусмотрены два комплекта плашек.


Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Условный диаметр эксплуатационной колонны, мм Наружный диаметр, мм Длина,
мм
Диапазон наружных диаметров захватываемых УЛ, мм, min/max Грузоподъемность,
кН
Масса,
кг
Присоединительная
резьба
УЛ-89 114,0 89,0 547,0 11,0/26,0 200,0 18,5 НКТ-60
УЛ-116 140,0 116,0 630,0 14,0/50,0 400,0 30,0 НКТ-89
УЛ-118 140,0 118,0 660,0 12,0/52,0 400,0 33,0 НКТ-89
УЛ-122 146,0 122,2 665,0 14,0/57,2 400,0 40,0 НКТ-89
УЛ-136 168,0 136,0 685,0 13,0/61,0 400,0 46,0 НКТ-89
На странице оформления заказа вы сможете указать свой типоразмер
