Устройство механическое для очистки пропантовых пробок УМП

Назначение

Устройство механическое для очистки проппантовых пробок типа УМП предназначено для создания ударных нагрузок (направление ударов вниз) при проведении работ по очистке скважин от проппанта (разрушение проппантовой корки) после проведения гидроразрыва пласта.

Конструкция

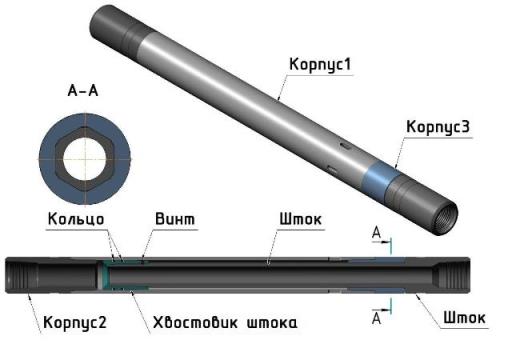

Устройство механическое для очистки проппантовых пробок типа УМП состоит из трехсекционного корпуса, штока, хвостовика штока, стопорного винта и уплотнительных элементов.
Корпус состоит из трёх частей, соединённых специальными резьбами. В верхней части корпуса, выполнена муфтовая присоединительная резьба НКТ-73. На внутренней поверхности корпуса выполнены шестигранные шлицы, взаимодействующие с ответными шлицами на штоке и служащие для передачи устройством механическим для очистки проппантовых пробок крутящего момента. Нижняя часть штока оканчивается муфтовой присоединительной резьбой НКТ-73, а к верхней, с помощью специальной резьбы, крепится хвостовик штока. В проточках на наружной поверхности хвостовика, для герметизации подвижного соединения “шток-корпус”, установлены уплотнительные кольца. Для обеспечения прохода промывочной жидкости в штоке выполнено продольное сквозное отверстие.
