Универсальное спускное устройство УСУ

Назначение

Универсальное спускное устройство УСУ предназначено для спуска и установки клиньев-отклонителей в обсаженном стволе скважины.

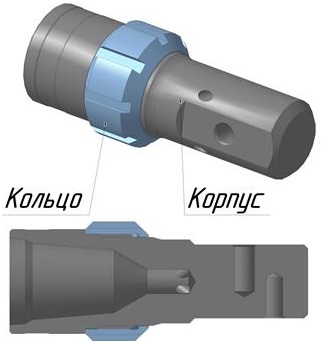

Конструкция

Для работы в 146 колонне на корпус навернуть кольцо с наружным диаметром 121 мм.
Для работы в 168 колонне на корпус навернуть кольцо с наружным диаметром 141 мм.

Клин-отклонитель присоединяется к устройству с помощью срезного болта (поставляется с клином-отклонителем). Срезной болт вставляется во втулку клина и вворачивается при помощи шестигранного ключа в отверстие спускного устройства с соответствующей маркировкой. Маркировка отверстий выбита ударным способом.

Размеры даны справочно. Подробнее о размерах и конфигурации, а также возможности поставки отсутствующих размеров уточняйте у менеджеров компании.

Изображения и Размеры

Краткие технические характеристики

В корзину	Шифр типоразмера	Диаметр обсадной колонны, мм	Количество промывочных отверстий, шт	Наружный диаметр, мм	Длина, мм	Масса, кг	Присоединительная резьба
	УСУ-115	146,0	4,0	121,0	300,0	34,0	З-86
	УСУ-115	168,0	4,0	141,0	300,0	34,0	З-86

На странице оформления заказа вы сможете указать свой типоразмер
