Коннектор двусторонний вальцовочный КДВ

Назначение

Коннектор двусторонний вальцовочный предназначен для сращивания гибкой насосно – компрессорной трубы (ГНКТ). Коннектор устанавливается во внутреннюю часть трубы и фиксируется в ней путем вальцевания.

Конструкция

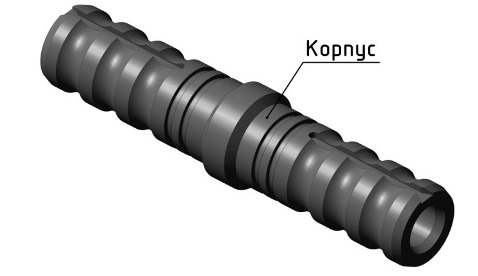

Коннектор двусторонний вальцовочный представляет собой патрубок, изготовленный из легированной стали, имеющий с двух сторон цилиндрические части с канавками для соединения с ГНКТ.
На изделии предусмотрены канавки под уплотнительные кольца.

Размеры даны справочно. Подробнее о размерах и конфигурации, а также возможности поставки отсутствующих размеров уточняйте у менеджеров компании.

Изображения и Размеры

Краткие технические характеристики

В корзину	Шифр типоразмера	Наружный диаметр, мм	Длина, мм	Допустимая осевая нагрузка, т	Диаметр промывочного канала, мм	Масса, кг	Присоединительная резьба
	КДВ-38	38,0	200,0	21,0	16,0	0,83	Под вальцовку
	КДВ-44	44,4	200,0	21,0	20,0	1,16	Под вальцовку
	КДВ-50	50,8	200,0	21,0	25,0	1,53	Под вальцовку

На странице оформления заказа вы сможете указать свой типоразмер
