Назначение

Колокол ловильный нарезной типа ЛКз предназначен для захвата путем навинчивания на наружную поверхность и последующего извлечения цилиндрических элементов колонн при проведении ловильных работ в скважинах.

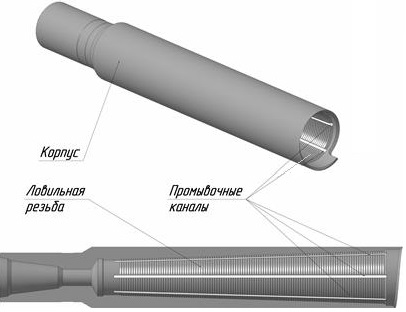

Конструкция

Колокол ловильный нарезной представляет собой патрубок из кованой легированной стали, в верхней части которого выполнена присоединительная муфтовая резьба, в нижней части —оригинальная внутренняя ловильная резьба с конусностью 1:16. Вдоль ловильной резьбы выполняются продольные канавки специального профиля которые позволяют колоколу глубоко врезаться в ловимый объект и улучшают условия для выноса стружки при врезании.

Маркировка: ЛКз-XXX.YYYxZZZ, где:

  • ЛКз - колокол ловильный нарезной с заводным зубом;
  • XXX - наружный D колокола;
  • YYY - максимальный D ловильной резьбы;
  • ZZZ - минимальный D ловильной резьбы.

Все колокола имеют заводной зуб для отвода прижатой к стенке скважины трубы. В колоколе выполнен промывочный канал для прохода промывочной жидкости. Конструкция колокола предусматривает два варианта исполнения: правое и левое. Колокол навинчивается на трубу, врезаясь ловильной резьбой в ее наружную поверхность, и извлекается на поверхность вместе с захваченной трубой. Надежное закрепление колокола на ловимом объекте позволяет увеличить нагрузку при рассаживании и легкое освобождение после проведения ловильных работ. Колокол с правыми резьбами используется для извлечения всех оставшихся труб одновременно, колокол с левыми резьбами — для извлечения их по частям путем отворачивания части аварийной колонны.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наименьший диаметр ловильной,
резьбы, мм
Наибольший диаметр ловильной,
резьбы, мм
Наружный диаметр, мм Длина,
мм
Присоединительная
резьба
ЛКз-46.35х22 22,0 35,0 46,0 420,0 З-38
ЛКз-48.37х24 24,0 37,0 48,0 420,0 З-38
ЛКз-55.44х32 32,0 44,0 55,0 400,0 З-44
ЛКз-59.48х35 35,0 48,0 59,0 400,0 З-44
ЛКз-65.52х30 30,0 52,0 65,0 560,0 З-44
ЛКз-80.67х45 45,0 67,0 80,0 560,0 З-44
ЛКз-90.77х55 55,0 77,0 90,0 560,0 З-73
ЛКз-95.82х60 60,0 82,0 95,0 560,0 З-73
ЛКз-102.90х68 68,0 90,0 102,0 580,0 З-76
ЛКз-110.94х72 72,0 94,0 110,0 580,0 З-76
ЛКз-114.98х76 76,0 98,0 114,0 580,0 З-76
ЛКз-118.102х80 80,0 102,0 118,0 600,0 З-76
ЛКз-118.105х60 60,0 105,0 118,0 950,0 З-76
ЛКз-120.104х82 82,0 104,0 120,0 580,0 З-76
ЛКз-120.105х60 60,0 105,0 120,0 950,0 З-76
ЛКз-122.105х60 60,0 105,0 122,0 950,0 З-76
ЛКз-122.106х84 84,0 106,0 122,0 580,0 З-76
ЛКз-124.108х86 86,0 108,0 124,0 580,0 З-76
ЛКз-124.114х69 69,0 114,0 124,0 950,0 З-76
ЛКз-128.112х90 90,0 112,0 128,0 580,0 З-88
ЛКз-132.116х94 94,0 116,0 132,0 580,0 З-88
ЛКз-140.124х94 94,0 124,0 140,0 710,0 З-88
ЛКз-140.124х79 79,0 124,0 140,0 950,0 З-88
ЛКз-146.120х90 90,0 120,0 146,0 710,0 З-88
ЛКз-146.125х80 80,0 125,0 146,0 950,0 З-88
ЛКз-149.124х94 94,0 124,0 149,0 750,0 З-88
ЛКз-152.127х97 97,0 127,0 152,0 730,0 З-88
ЛКз-156.131х101 101,0 131,0 156,0 730,0 З-88
ЛКз-156.131х86 86,0 131,0 156,0 975,0 З-121
ЛКз-159.134х104 104,0 134,0 159,0 730,0 З-121
ЛКз-159.142х97 97,0 142,0 159,0 975,0 З-121
ЛКз-162.137х102 102,0 137,0 162,0 810,0 З-121
ЛКз-170.145х110 110,0 145,0 170,0 820,0 З-121
ЛКз-174.149х114 114,0 149,0 174,0 820,0 З-121
ЛКз-180.155х120 120,0 155,0 180,0 850,0 З-133
ЛКз-191.163х128 128,0 163,0 191,0 850,0 З-133
ЛКз-194.168х118 118,0 168,0 194,0 1090,0 З-133
ЛКз-210.182х134 134,0 182,0 210,0 1080,0 З-147
ЛКз-216.185х137 137,0 185,0 216,0 1080,0 З-147
ЛКз-219.188х140 140,0 188,0 219,0 1120,0 З-147
ЛКз-225.194х146 146,0 194,0 225,0 1120,0 З-147
ЛКз-235.204х156 156,0 204,0 235,0 1120,0 З-171
ЛКз-241.210х162 162,0 210,0 241,0 1120,0 З-171
ЛКз-254.222х174 174,0 222,0 254,0 1120,0 З-171
ЛКз-266.235х187 187,0 235,0 266,0 1120,0 З-171
ЛКз-318.286х241 241,0 286,0 318,0 1230,0 З-171
ЛКз-330.298х254 254,0 298,0 330,0 1230,0 З-171
ЛКз-343.311х267 267,0 311,0 343,0 1230,0 З-171
ЛКз-356.324х279 279,0 324,0 356,0 1230,0 З-171
ЛКз-381.349х305 305,0 349,0 381,0 1230,0 З-171
ЛКз-406.375х330 330,0 375,0 406,0 1230,0 З-171
ЛКз-432.400х356 356,0 400,0 432,0 1230,0 З-171
На странице оформления заказа вы сможете указать свой типоразмер
