Конструкция

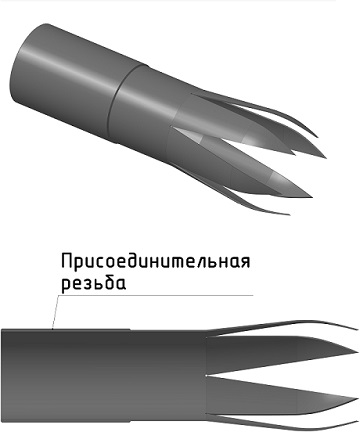

Паук механический лепестковый представляет собой корпус цилиндрической формы с присоединительной резьбой с одной стороны и лепестковыми элементами (захваты) с другой.

Длина зубьев составляет примерно 3/4 диаметра трубы, из которой изготавливают корпус "паука". В верхней части корпуса на резьбе или сварке устанавливается переводник для соединения с ловильной колонной.


Назначение

Паук механический лепестковый  предназначен для извлечения разнообразных обломков (шарошек и подшипников долот, плашек, кусков троса, обрывков кабеля, обломков металла) с забоя нефтяных, газовых и геологоразведочных скважин.
Принцип работы этого изделия заключается в захвате с забоя скважины во внутреннюю полость паука постороннего предмета и фиксации его внутри при создании осевой нагрузки вниз и деформации лепестков (захватов) вовнутрь.

Спуск инструмента — наиболее ответственная операция. При подходе к "голове" находящихся в скважине предметов надо восстановить циркуляцию и с проворотом ротором опускать инструмент, не создавая на него больших нагрузок. Когда зубья коснутся "головы" предмета, это обычно становится заметно благодаря рывкам ловильной колонны. После того как инструмент достигнет расчетной глубины (по заме­рам) и извлекаемые предметы войдут в корпус инструмента, рывки прекратятся. Теперь, продолжая вращать инструмент ротором, создают осевую нагрузку на него, чтобы загнуть зубья внутрь трубы для удержания пойманных предметов. Чтобы использовать "паук" еще раз, надо вырезать новые зубья.
Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наружный диаметр, мм Наружный диаметр корпуса, мм Длина,
мм
Масса,
кг
Присоединительная
резьба
ПМЛ-290 290,0 245,0 895,0 26,0 ОТТМ-245
ПМЛ-385 385,0 324,0 895,0 32,9 ОТТМ-324
На странице оформления заказа вы сможете указать свой типоразмер
