Скрепер гидравлический СГ

Назначение

Скрепер гидравлический типа СГ предназначен для очистки внутренней поверхности обсадных колонн от перфорационных заусенцев, ржавчины, цементной корки, парафина и других отложений в определенном месте.

Конструкция

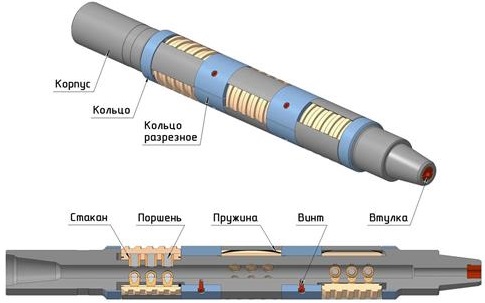

Скрепер гидравлический типа СГ состоит из следующих деталей: корпус, лезвия, поршни, стаканы пружины, винты, кольцо разрезное, втулка.
Неразъемный трубчатый корпус скрепера на верхнем и нижнем концах имеет присоединительные муфтовую и ниппельную резьбы. В нижнюю часть корпуса ввинчена втулка, регулирующая расход промывочной жидкости. В продольных пазах корпуса установлены, с возможностью радиального перемещения, лезвия плашечного типа с износостойкой закаленной поверхностью режущих кромок. Усилия, прижимающие лезвия к поверхности очищаемой трубы, создаются за счет перемещения поршней (три поршня на лезвие) в стаканах под воздействием давления промывочной жидкости.

Изображения и Размеры

Краткие технические характеристики

В корзину	Шифр типоразмера	Диаметр обсадной колонны, мм	Диапазон внутренних диаметров очищаемой колонны, мм	Наружный диаметр, мм	Длина, мм	Диаметр промывочных каналов, мм	Частота вращения, С(-1)	Масса, кг	Расход промывочной жидкости, л/с	Диапазон рабочего давления промывочной жидкости, МПа	Присоединительная резьба
	СГ-140	139,7	118,0 – 131,0	112,0	1000,0	12,0	60,0 – 120,0	54,0	10,0-12,0	2,0-4,0	З-86
	СГ-146	146,1	124,0 – 137,0	112,0	1000,0	12,0	60,0 – 120,0	54,0	10,0-12,0	2,0-4,0	З-86
	СГ-168	168,3	140,0 – 157,0	135,0	1311,0	12,0	60,0 – 120,0	91,0	10,0-12,0	2,0-4,0	З-86
	СГ-127	127,0	105,0 – 116,0	90,0	1000,0	12,0	60,0 – 120,0	47,0	10,0-12,0	2,0-4,0	З-65
	СГ-114	114,0	92,0 – 104,0	90,0	890,0	12,0	60,0 – 120,0	32,4	10,0-12,0	2,0-4,0	З-65
	СГ-102	102,0	81,0 – 88,6	80,0	700,0	12,0	60,0 – 120,0	21,0	10,0-12,0	2,0-4,0	З-65
	СГ-178	178,0	145,0 – 169,0	135,0	1250,0	12,0	60,0 – 120,0	94,0	10,0-12,0	2,0-4,0	З-86
	СГ-245	244,5	212,0 – 230,0	205,0	1200,0	12,0	60,0 – 120,0	198,0	10,0-12,0	2,0-4,0	З-102

На странице оформления заказа вы сможете указать свой типоразмер
